【转】超多图教你制作北极星水机

之前的两架北极星:

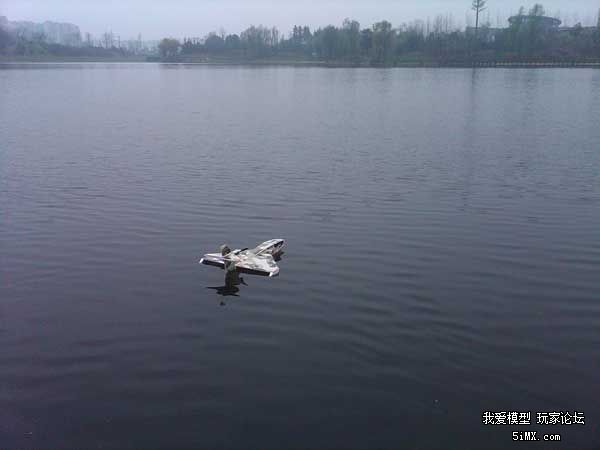

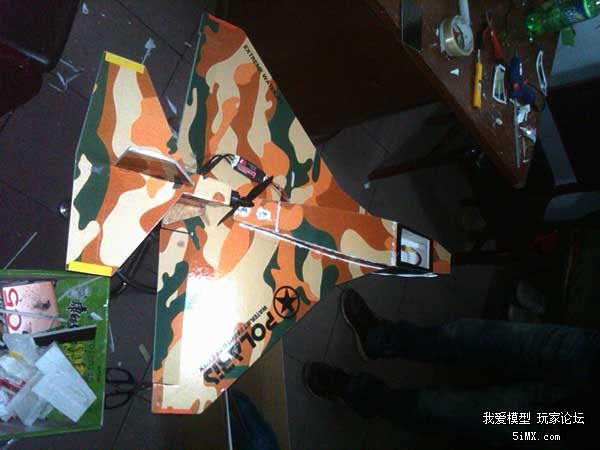

第一架:翼展70cm,XXD2212电机,2200KV,6030桨,2200mah20C电池,起飞重量600g左右,全油飞行时间7分钟左右。
【转】超多图教你制作北极星水机 第1张

第二架:翼展100cm,XXD2212电机,1400KV,8060桨,2200mah20C电池,起飞重量900g左右,三分之一油门就可以起飞,速度比70cm翼展稍慢。

【转】超多图教你制作北极星水机 第3张
这次喷了两个颜色

【转】超多图教你制作北极星水机 第5张
切割先。
【转】超多图教你制作北极星水机 第7张
【转】超多图教你制作北极星水机 第9张
【转】超多图教你制作北极星水机 第11张
这几个背胶先不贴。
【转】超多图教你制作北极星水机 第13张
水平尾翼和机翼前缘需要处理下,向内切三角,然后掏出来,用透明胶带封边。
【转】超多图教你制作北极星水机 第15张【转】超多图教你制作北极星水机 第16张
【转】超多图教你制作北极星水机 第19张
【转】超多图教你制作北极星水机 第21张
【转】超多图教你制作北极星水机 第23张
【转】超多图教你制作北极星水机 第25张【转】超多图教你制作北极星水机 第26张
【转】超多图教你制作北极星水机 第29张
垂尾上端,背胶贴上,然后同样方法收前缘。
【转】超多图教你制作北极星水机 第31张
【转】超多图教你制作北极星水机 第33张
【转】超多图教你制作北极星水机 第35张

【垂尾部分】
垂尾部分涉及升降舵和电机,而且线路都隐藏在KT板里,所以要麻烦点。
KT板的粘联,多先用双面胶或泡沫胶,关键地方再用热熔胶加固,边缘用704硅胶密封防水。另外,垂尾前缘也要同样收小,方法和机翼前缘一样,这样比较美观。
【转】超多图教你制作北极星水机 第37张

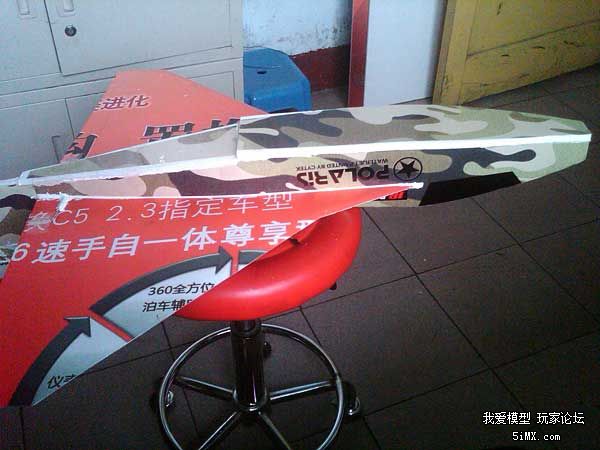

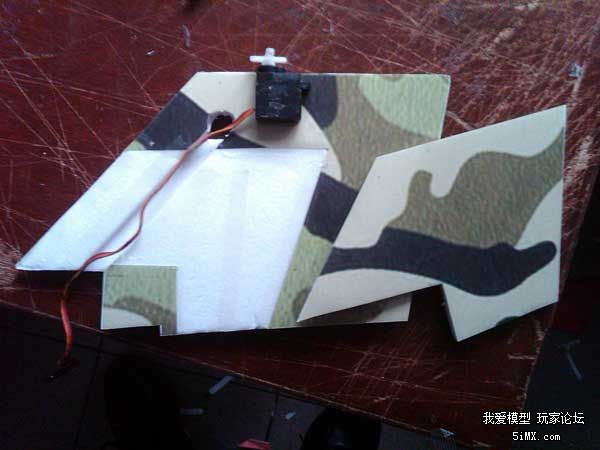

【转】超多图教你制作北极星水机 第39张升降舵机是安装在垂尾里,先埋好线。
【转】超多图教你制作北极星水机 第41张【转】超多图教你制作北极星水机 第42张
【转】超多图教你制作北极星水机 第45张
【转】超多图教你制作北极星水机 第47张
比好位置,开槽,挖坑。

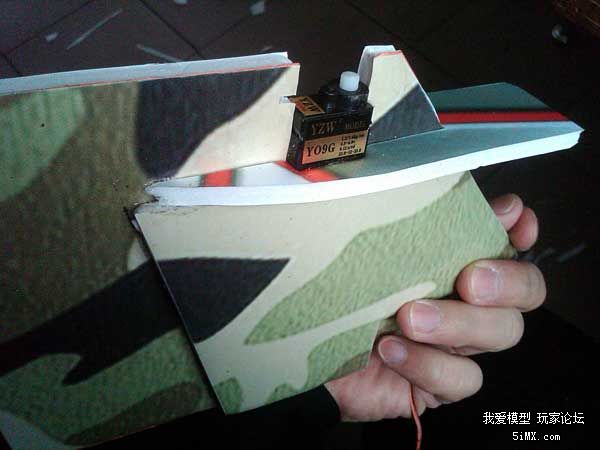

舵机顶端要比KT上沿矮点,工作的时候不会与水平尾翼面摩擦,位置如下图。
【转】超多图教你制作北极星水机 第49张【转】超多图教你制作北极星水机 第50张

垂尾前缘收小后的效果,比较流线。
【转】超多图教你制作北极星水机 第53张

然后开始粘电机座侧板,侧板后缘也需要切斜面,方便与垂尾顺利贴合,如下图。
【转】超多图教你制作北极星水机 第55张【转】超多图教你制作北极星水机 第56张
同样,粘好另外一边侧板。
【转】超多图教你制作北极星水机 第59张
【转】超多图教你制作北极星水机 第61张
搞定两侧侧板,然后安装升降舵拉杆套,里头要灌黄油,可以起到一定的防水作用。
拉杆套用的是细吸管,很好找的材料。
【转】超多图教你制作北极星水机 第63张
【转】超多图教你制作北极星水机 第65张【转】超多图教你制作北极星水机 第66张【转】超多图教你制作北极星水机 第67张【转】超多图教你制作北极星水机 第68张
【转】超多图教你制作北极星水机 第73张
然后粘水平尾翼,一次性粘到位。
【转】超多图教你制作北极星水机 第75张【转】超多图教你制作北极星水机 第76张
接着粘上端的垂尾。
【转】超多图教你制作北极星水机 第79张
然后切个三层板,安电机,粘好,纤维胶带加强,OK。
要说明的是,电机线为了美观可以走里面,接三根硅胶线,可以把电调移到鸡背位置,方便散热。
但是这次的鸡鸡比较重(我用的是冷板,强度大,机翼根本不用碳杆加强,代价就是重量重了四分之一),考虑到如果换动力,所以电机线和电调走的明线。
【转】超多图教你制作北极星水机 第81张
垂尾部分除了安舵角,其他基本完工,准备涂硅胶防水。
704硅胶,三元一筒,提示下,我是在电脑城买的。
【转】超多图教你制作北极星水机 第83张
704硅胶除了防水,而且有一定的延展性,沿缝隙走一遍,配合双面胶和透明胶加强,比单纯热熔胶粘合优点明显。
缺点就是太丑了。
【转】超多图教你制作北极星水机 第85张

【副翼和方向舵机部分】
具体位置参照设备安装的PDF图纸(后面有下 载)。
都是在机翼下方倒着安装的,估计是不容易浸水吧。先切舵面,我是切的机翼上方,然后用透明胶覆膜。
【转】超多图教你制作北极星水机 第87张安装副翼拉杆,结构如图,套管里也灌了黄油防水。
【转】超多图教你制作北极星水机 第89张
关键部位上硅胶,尤其机身侧板处。
【转】超多图教你制作北极星水机 第91张
然后是方向舵,需要穿孔,套管用的黑色空心碳纤杆。
【转】超多图教你制作北极星水机 第93张

同样,先灌黄油。
【转】超多图教你制作北极星水机 第95张
粘碳管。
【转】超多图教你制作北极星水机 第97张
【转】超多图教你制作北极星水机 第99张
OK,安装舵机。
【转】超多图教你制作北极星水机 第101张

【垂尾与机身连接】
由于垂尾和机身的接触面不算大,而且垂尾上又有动力部分,所以如何安装结实了很有必要。
先切个三层板,用泡沫胶沾在机身上,具体如图:
【转】超多图教你制作北极星水机 第103张
【转】超多图教你制作北极星水机 第105张压结实了,基础打好了才好安装垂尾。
【转】超多图教你制作北极星水机 第107张上垂尾,表吝啬热熔胶,接触面尽量粘结实。
【转】超多图教你制作北极星水机 第109张
【转】超多图教你制作北极星水机 第111张

同样,硅胶溜边。
【转】超多图教你制作北极星水机 第113张

另外,升降和方向舵安好,连上。
【转】超多图教你制作北极星水机 第115张

【机腹部分】

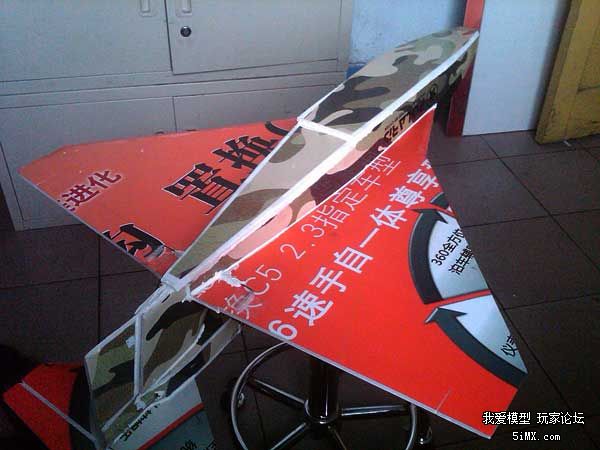

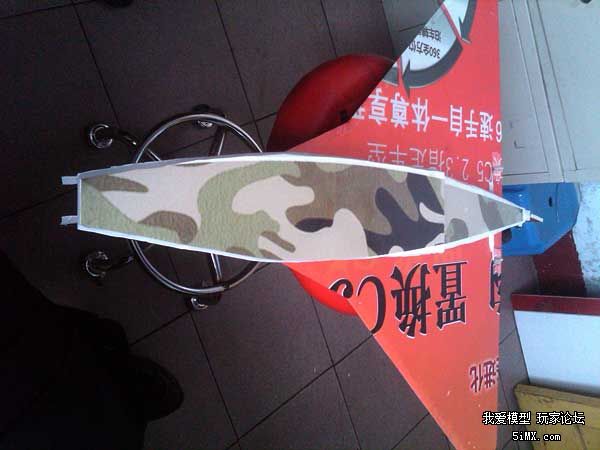

这部分比较笼统,关键是鸡腹的底板尽量大点,方便溜胶防水。
【转】超多图教你制作北极星水机 第117张【转】超多图教你制作北极星水机 第118张【转】超多图教你制作北极星水机 第119张【转】超多图教你制作北极星水机 第120张下缘稍微留宽点,方便用硅胶溜边。
【转】超多图教你制作北极星水机 第125张
内部连接用热熔胶加固,防水仓连接处用硅胶溜边。
【转】超多图教你制作北极星水机 第127张【机背部分】收工篇
主要是走线,以及接收机的防水仓(2.4G接收机最好安在鸡背,保证在水面之上,才不得失控)部分。
这次电调线路走的明线。
【转】超多图教你制作北极星水机 第129张
机背盖板分段安装,先是电池仓部分。
【转】超多图教你制作北极星水机 第131张
顺便切个鸡头。
【转】超多图教你制作北极星水机 第133张
鸡背走线,如图:
【转】超多图教你制作北极星水机 第135张

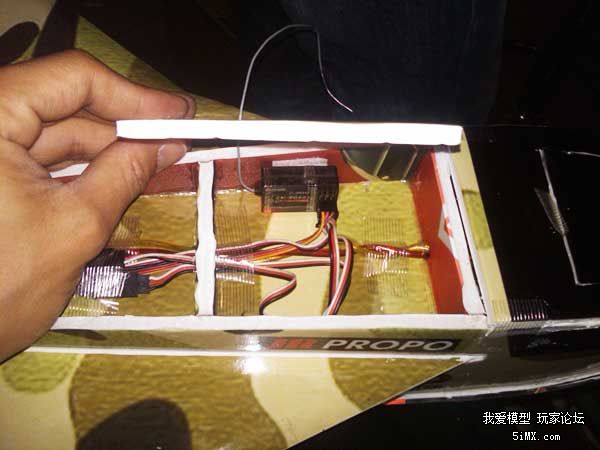

接收机位置,专门做了个防水仓,热熔胶粘连之后硅胶溜边。
【转】超多图教你制作北极星水机 第137张【转】超多图教你制作北极星水机 第138张
后段盖板安装完,基本大功告成。
【转】超多图教你制作北极星水机 第141张
继续硅胶溜边儿,从头到尾的差不多用了一筒多点的硅胶。
【转】超多图教你制作北极星水机 第143张

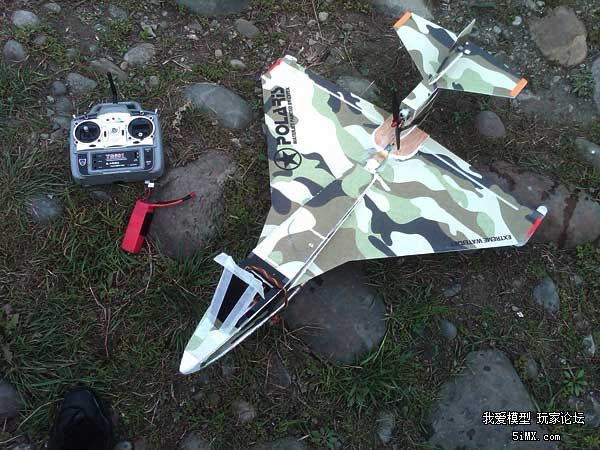

搞定。
另外,翼尖的小浮筒还忘记拍了,这个必须有,最好照着图纸尺寸来切(我这个切大了点,高速滑直线的时候有影响,试飞之后已经切小),因为快速滑行的时候,一旦翼尖高速切水,多半就翻咯,那就只有捞飞机咯。
【转】超多图教你制作北极星水机 第145张
下面介个是小掌柜的,太败鸡咯,飞了一次就故意炸了,我怀疑他丫是处女座的完美主义者。
【转】超多图教你制作北极星水机 第147张【转】超多图教你制作北极星水机 第148张【转】超多图教你制作北极星水机 第149张【转】超多图教你制作北极星水机 第150张
